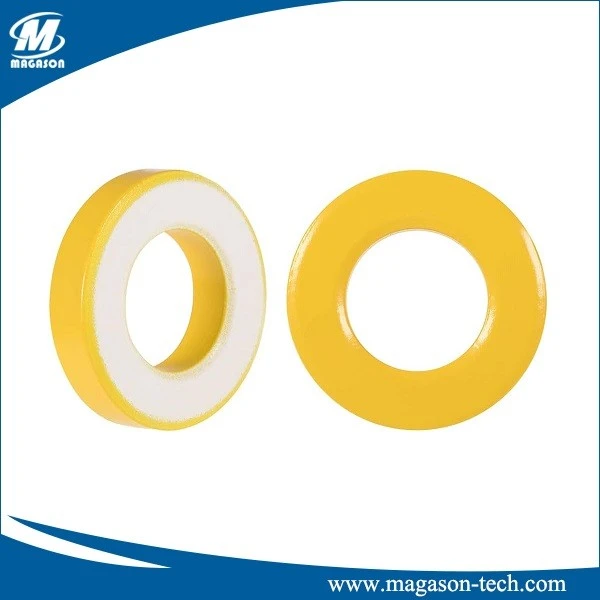

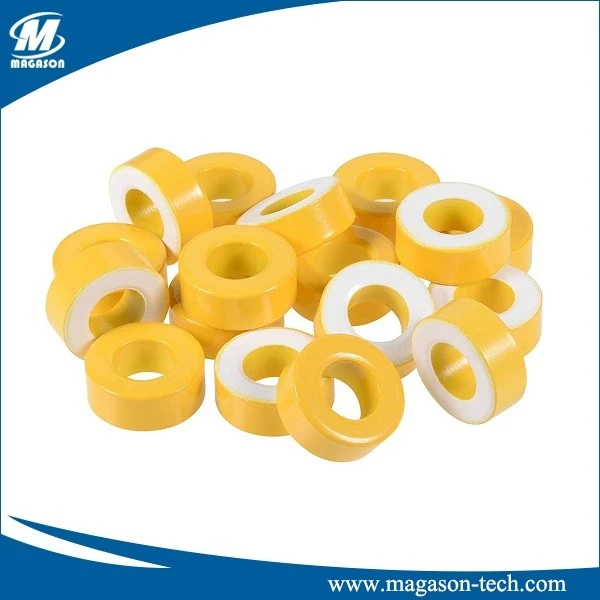

A sárga fehér toroid mag egyfajta vaspormag, amelyet széles körben használnak teljesítménytranszformátorokban, áramátalakítókban, műszertranszformátorokban, induktorokban, fojtótekercsekben, előtétekben, feszültségstabilizátorokban és szabályozókban, hegesztő transzformátorokban, szélessávú transzformátorokban, szűrőkben stb.
A sárga-fehér toroid maganyagok nagy ellenállásúak, alacsony hiszterézis- és örvényáram-veszteséggel rendelkeznek, és kiváló induktivitás-stabilitást biztosítanak mind DC, mind AC körülmények között. Ezenkívül a sárga fehér toroid maganyagokat nem préselik szerves kötőanyaggal, így nincs termikus öregedés.
Ez egy ferritgyűrű, nem egy mágnes. Nincs benne mágnesesség. A vaspor magot általában a helyjelzések közelében tárolják. Jellemzői az örvényáram leválasztása, az alacsony permeabilitás és az interferencia visszaszorítása.
Termék azonosítás:
Nem.KT 50 - 52 B
a b c d
a: Toroid magok
b: Magméret (hüvelyk)
c: Anyag
d: Magasság
| Anyagkeverési szám | Referencia áteresztőképesség (μe) | (+PPm/ fok) Temp. Coef. Perm |
Permeabilitás DC előfeszítéssel HDC{0}} Oersteds@10kHz | Színkód | |
| %μ0 | μ hatékony | ||||
| -1 | 20 | 280 | / | / | Kék/ciánkék |
| -2 | 10 | 100 | 100 | 10 | Piros/Szürke |
| -2/93 | 10 | 100 | 100 | 10 | Szürke/piros |
| -3 | 35 | 370 | / | / | Szürke/ciánkék |
| -6 | 8.5 | 35 | / | / | Sárga/ciánkék |
| -7 | 9.0 | 30 | / | / | Fehér/ciánkék |
| -8 | 35 | 300 | 91 | 32 | Sárga/Piros |
| ... | ... | ||||
Sárga fehér toroid mag -26 Anyag: A legnépszerűbb anyag. Költséghatékony általános célú anyag, amely az energiaátalakítás és a vonalszűrő alkalmazások széles skálájában használható.
Jellemzők:
- A legalacsonyabb költségek.
- Jó alacsony frekvenciájú alkalmazásokhoz (<10OKhz).
- Magas maximális fluxussűrűség: 15,000 gauss.
- Induktivitástűrés ± 10%.
Alkalmazások:
- Energiatároló induktor.
- Alacsony frekvenciájú DC kimeneti fojtók.
- 60 Hz differenciál üzemmódú EMI Line Fojtók.
- Fénytompítók Fojtók.
- Teljesítménytényező korrekciós fojtók.
- Rezonáns induktorok.
- Pulse és Fly-back Transformers.
- Soron belüli zajszűrők. Képes ellenállni a nagy AC vonali áramnak telítés nélkül.
