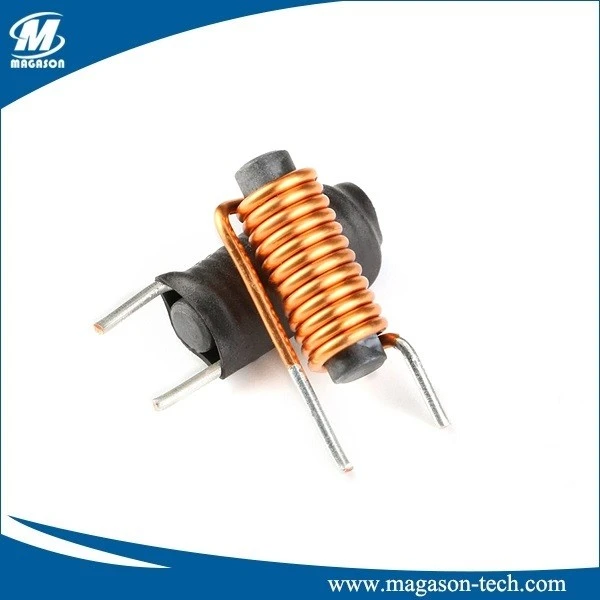

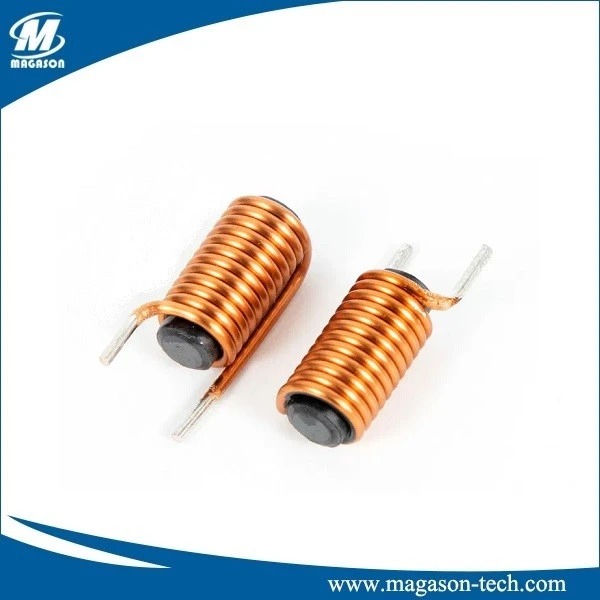

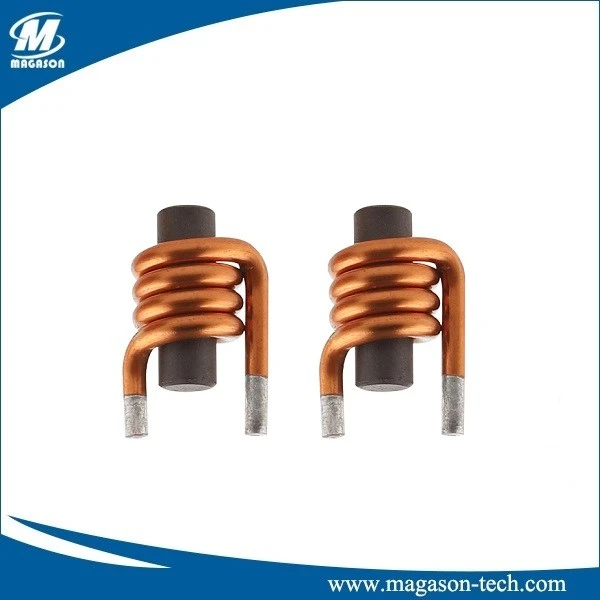

A rúd-induktornak a zománcozott rézhuzalt a rúd alakú mágneses magon kell feltárni, és a csapokat ki kell állni. A magas áramú, alacsony ellenállású kialakítást a nagyáramú áramköri lap által okozott pillanatnyi áramváltozás enyhítésére fogadják el, amikor a terhelést be- vagy kikapcsolják, és védelemként működik.
A ferrit rúd induktor tekercsei különféle célokat szolgálnak. Ezeket a mágneses mag körül kanyargó vezetőképes anyagok készítésével készítik, a rézhuzal pedig a legriveryanatív példa. A mágneses mag eltávolítható vagy cserélhető ferromágneses anyagokkal. A levegőnél nagyobb permeabilitású anyagok szorosabban korlátozhatják az elektromágneses mezőt az induktor elem körül, ezáltal növelve az induktivitást.
Több ezer stílus van, nagyszámú polc, a mágneses rúd induktivitásának különféle paraméterei testreszabhatók, és a csomagolást UL-burkolattal lehet hozzáadni a kereslet szerint.
Jellemzők
- Nagyáramú képesség
- Nagyon megbízható mechanikai kialakítás
- Nagyon nagy mágneses telítettség
- Az üzemi hőmérséklet +150 ºC -ig
- Autóipar jóváhagyva
|
Rész Szám |
L u H |
Teszt Freq MHz |
DCR mΩ Maximum |
IRMS Maximum A |
Izgat Maximum A |

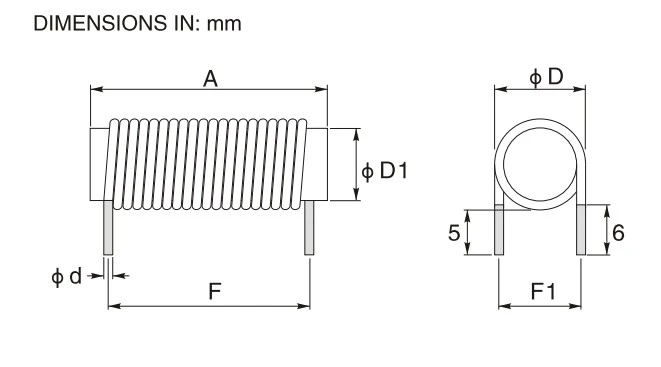

Méretek | |||||
| d | D1 | (A) | D | F | F1 | ||||||
| Rúd 0312-1 r8m | 1.8 | 1 | 8 | 2.5 | 10.0 | 0.67 | 3.0 | 12 | 4.6 | 8.8 | 3.7 |
| Rúd 0320-4 r7m | 4.7 | 1 | 12 | 2.5 | 5.5 | 0.67 | 3.0 | 20 | 4.6 | 13.5 | 3.7 |
| Rúd {{0}} r0m | 7.0 | 1 | 16 | 1.9 | 4.6 | 0.63 | 3.3 | 22 | 4.8 | 14.5 | 4.0 |
| Rúd {{0}} r0m | 9.0 | 1 | 20 | 1.0 | 3.7 | 0.63 | 3.3 | 22 | 4.8 | 17.5 | 4.0 |
| Rúd 0420-1 r8m | 1.8 | 1 | 3 | 10 | 15.0 | 1.32 | 4.0 | 20 | 6.9 | 15.9 | 5.4 |
| Rúd 0425-4 r7m | 4.7 | 1 | 7 | 6 | 8.2 | 1.00 | 4.0 | 25 | 6.3 | 18.4 | 5.1 |
| Rúd {{0}} r0m | 7.0 | 1 | 8 | 5 | 6.5 | 0.95 | 4.0 | 30 | 6.2 | 19.5 | 5.0 |
| Rúd {{0}} r0m | 9.0 | 1 | 15 | 4 | 5.6 | 0.85 | 4.0 | 30 | 6.0 | 20.1 | 4.9 |
| Rúd 0425-120 m | 12.0 | 0.1 | 22 | 2 | 5.0 | 0.63 | 4.0 | 25 | 5.5 | 16.9 | 4.7 |
Alkalmazások
- Szabványos szűrőalkalmazások
- EMC szuppresszió a motoros hajtó rendszerekben
- Az összes alkalmazásban az infotainment rendszerekben
