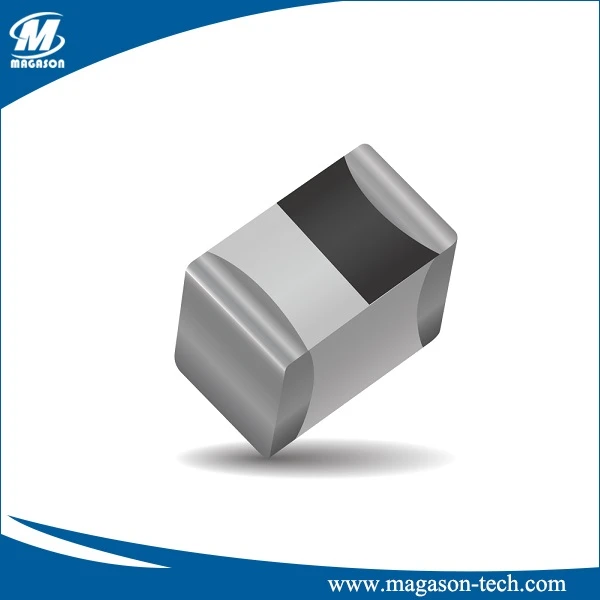

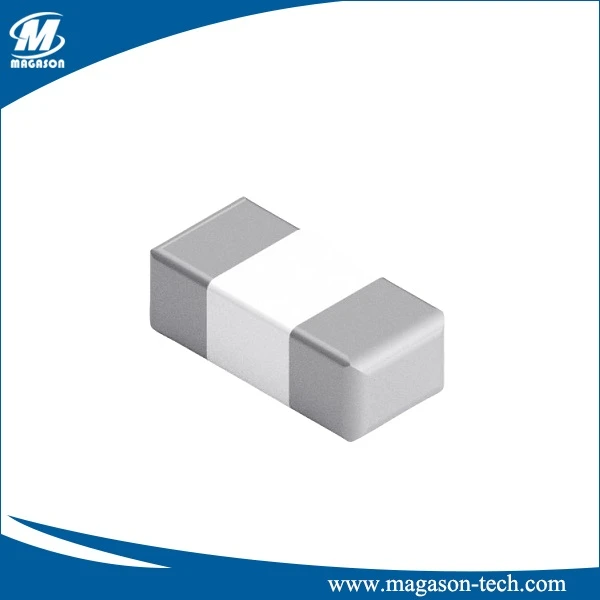

A ferrit chip -induktor modellezheti egyszerűsített áramkörként, amely ellenállókat, induktorokat és kondenzátorokat tartalmaz. A ferrit gyöngyök általában három válaszkategóriába tartoznak: induktív, ellenálló és kapacitív. A nagyfrekvenciás zaj, például az elektromágneses interferencia (EMI) szűrő alkalmazásának szűrésére, a gyöngyöt az áramkör ellenálló régiójában kell telepítenie. Az eszköz ellenállásként szolgál, blokkolva a magas frekvenciájú zajt, és hőnek oszlik.
Amikor a nagy teljesítményű alkalmazásokhoz ferrit chip-induktor kiválasztásakor, figyelembe kell vennie a szűrő sávszélességét és az összetevő impedancia tulajdonságait a DC torzítási áramhoz viszonyítva. Ne feledje, hogy a betöltési áram egy ferritgyöngyön keresztül egy tápegység szűrési alkalmazásban nem bármikor nulla. Ezenkívül ezeknek a paramétereknek jelentős változása van, mivel a DC torzítási áram nullára növekszik. A maganyag telítettsége a DC torzítási áram növekedésével kezdődik, ami lényegesen csökkenti a gyöngy induktivitását.
Termék azonosító:
SRGB 0805 – 101 T
a b c d
A: Sorozat neve
B: Termékméretek
C: Impedancia (100: 10Ω; 101: 100Ω; 102: 1000Ω)
D: Csomagolási stílus (T: B: BALL: Ömlesztett)
Jellemző:
- A többrétegű monolitikus építés nagy megbízhatóságot eredményez.
- Kiváló forraszthatóság és hőállóság az áramlás vagy az újracsomagoláshoz.
- Jelentős EMI -elnyomás széles frekvenciatartományban
Alkalmazás:
- Zaj elnyomása olyan digitális berendezésekben, mint a számítógép és annak perifériás eszközei, DVD, kamera, OA stb.
| Beír | Méretek (mm) | |||
| L | W | T | a1 a2 | |
| 0603 | 0.60±0.05 | 0.30±0.05 | 0.30±0.05 | 0.15±0.05 |
| 1005 | 1.00±0.15 | 0.50±0.15 | 0.50±0.15 | 0.25±0.10 |
| 1608 | 1.60±0.15 | 0.80±0.15 | 0.80±0.15 | 0.30±0.20 |
| 2012 | 2.00±0.20 | 1.25±0.20 | 0.85±0.20 | 0.50±0.30 |
| 3216 | 3.20±0.20 | 1.60±0.20 | 0.90±0.20 | 0.50±0.30 |
A chipgyöngyök paraméterei elsősorban:
- Kezdeti mágneses fluxus (U érték)
- Curie hőmérséklet
- Működési gyakoriság
