A Shaanxi Magason{0}}Tech Electronics Co., Ltd. az smps transzformátorokhoz való ee alakú ferritmag egyik vezető gyártója és szállítója Kínában. Elkötelezettek vagyunk amellett, hogy kiváló minőségű, testreszabott termékeket kínáljunk versenyképes áron. Nyugodtan vásároljon ömlesztett prémium ee alakú ferrit magot smps transzformátorhoz gyárunkból. Ezenkívül ingyenes minta áll rendelkezésre.
Termék áttekintése

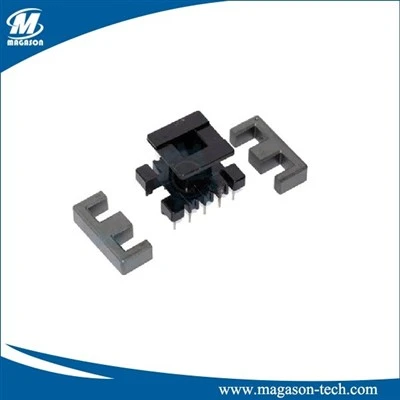

Az EE shape ferritmag egy nagy -teljesítményű MnZn lágymágneses alkatrész, amelyet kifejezetten nagy-frekvenciás SMPS transzformátorokhoz terveztek.
Alacsony magveszteséggel, nagy telítési fluxussűrűséggel, stabil mágneses permeabilitással és kiváló termikus stabilitással rendelkezik.
Alkalmas flyback, forward, LLC és más SMPS topológiákhoz a nagy{0}}hatékony energiaátalakítás elérése érdekében.
Teljes életciklusú{0}}műszaki támogatást nyújtunk, hogy a mérnökök gyorsan elvégezhessék a tervezést, az ellenőrzést és a tömeggyártást.
1. Standard termékek
miért minket válasszon
miért válassza termékeinket
Szabványos EE ferrit magok teljes sorozata normál raktáron. Modell választék:
EE8.3, EE10, EE13, EE16, EE19, EE22, EE25, EE30, EE35, EE40, EE55, EE65.
Szabványos anyagminőségek:
PC40, PC44, N87 (20 kHz–500 kHz SMPS alkalmazásokhoz optimalizálva).
Megfelel az IEC 60205 nemzetközi szabvány méreteinek.
Párban szállítjuk (készletenként két E darab), transzformátor összeszerelésre készen. Stabil megjelenés, méretkonzisztencia és megbízható mágneses teljesítmény.
2. Testreszabási lehetőségek
OEM és ODM testreszabott megoldások támogatott ipari ügyfelek számára.
Egyedi anyagminőségek
állítsa be az áteresztőképességet, a veszteségi jellemzőket és a hőmérsékleti stabilitást.
Precíziós légrés feldolgozás
őrölje meg a cél AL értékét a jobb induktivitás stabilitás érdekében.
Nem{0}}szabványos méretek testreszabása:
őrölje meg a cél AL értékét a jobb induktivitás stabilitás érdekében.
Felületkezelés
sorjátlanító,{0}}nagyon tisztító és nedvességgátló-bevonat.
Egyablakos{0}}megoldás
megfelelő orsó kialakítása és szállítása a transzformátor összeszereléséhez.
3. Töltse ki a paramétertáblázatot
Alapvető specifikációk
| Tétel | Szabványos paraméter |
|---|---|
| Alapanyag | MnZn teljesítmény-ferrit (PC40 / PC44 / N87) |
| Működési frekvencia | 20 kHz – 500 kHz |
| Üzemi hőmérséklet | -40 foktól +125 fokig |
| Tárolási hőmérséklet | -25 foktól +85 fokig |
| Kezdeti permeabilitás μi | 2000–2500 (PC40) |
| Telítettségi fluxussűrűség Bs | Nagyobb vagy egyenlő, mint 510 mT (10 kHz, 25 fok) |
| Core Loss PCv | Legfeljebb 410 kW/m³ (100 kHz, 200 mT, 100 fok) |
| Mérettolerancia | ±0,05 mm – ±0,3 mm (méret szerint) |
| AL értéktűrés | ±25% (standard), ±15% (egyedi hézagokkal) |
Főbb effektív paraméterek (tipikus)
| Írja be | Ae (mm²) | Le (mm) | Ve(mm³) | AL(nH/N²) |
|---|---|---|---|---|
| EE13 | 21.0 | 21.6 | 454 | 1350 |
| EE16 | 32.0 | 26.4 | 845 | 1650 |
| EE19 | 43.6 | 31.8 | 1386 | 1950 |
| EE25 | 61.6 | 40.0 | 2464 | 2300 |
| EE30 | 91.0 | 49.2 | 4477 | 2800 |
| EE40 | 164.0 | 66.0 | 10824 | 3600 |
anyag a ferrit magról
pC40
Ideális közepesen alacsony frekvenciájú transzformátorokhoz, kiváló költség-teljesítmény aránnyal.
PC44
Alacsony teljesítményveszteség és alacsony hőmérséklet-emelkedés, közepes-nagyfrekvenciás alkalmazásokhoz.
PC95
Magas telítési fluxussűrűség, jó magas hőmérsékleti ellenállás és alacsony teljesítménycsökkenés a csúcskategóriás, nagyfrekvenciás, nagy teljesítményű transzformátorokhoz.
Teljes paraméter adatlap
EE típusú transzformátor ferrit magjaink minden paraméterét professzionális vizsgálóberendezéssel pontosan mérjük. Az adatok hitelesek és nyomon követhetők, alkalmasak mérnöki áramkör-tervezésre, paraméterszámításra és anyagjegyzék összeállítására.
