Hé! Mint a közös mód -fojtók szállítója, gyakran megkérdeznek e kis, de hatalmas alkatrészek önmagáról - rezonancia gyakoriságáról. Tehát ma, oly módon, hogy könnyen érthető módon lebontom neked.
Kezdjük az alapokkal. A közös üzemmódú fojtó egy induktor, amelyet az elektromágneses interferencia (EMI) elnyomására használnak az elektromos áramkörökben. Úgy működik, hogy nagy impedanciát mutat be a közönséges üzemmódú jelekhez (olyan jelek, amelyek egy pár mindkét vezetékén jelennek meg ugyanabban a fázisban), miközben alacsony impedanciát mutatnak a differenciál -üzemmód jelekhez (olyan jelek, amelyek a két vezeték között nem fázisban vannak).
Most a közös mód fojtójának ön -rezonancia frekvenciája (SRF) döntő jelentőségű paraméter. Ez az a frekvencia, amelyen a fojtószelep induktív reakciója megegyezik a kapacitív reaktanciájával. Ezen a frekvencián a fojtó impedanciája eléri a maximumot, és ennek a frekvencia után az impedancia csökkenni kezd.
Gondolj rá, mint egy lengés. Amikor a jobb ritmusnál egy lengést nyomja, az egyre magasabbra megy. Ez a megfelelő ritmus olyan, mint az önálló rezonancia frekvencia. Egy közös módban fojtogató, amikor a bejövő jel frekvenciája megegyezik az SRF -vel, a fojtó teljesítménye csúcspontja a közös - üzemmód zajának elnyomásában.
Van néhány tényező, amely befolyásolhatja a közös mód fojtójának ön -rezonancia gyakoriságát. Az egyik fő tényező a fojtás fizikai felépítése. A huzal fordulatának száma a magon, a mag anyag típusa és a fordulók közötti távolság szerepet játszik.
Például, ha növeli a huzal fordulatának számát a magon, akkor a fojtószelep induktivitása növekszik. Ugyanakkor a fordulók közötti parazita kapacitás szintén növekszik. Az induktivitás és a kapacitás változása megváltoztathatja az önállóság frekvenciáját. A nagyobb fordulatokkal rendelkező fojtószelepek alacsonyabb önmaguk -rezonancia gyakorisága lehetnek, mint a kevesebb fordulattal.
Az alapanyag típusa szintén fontos. A különböző alapanyagok mágneses tulajdonságai eltérőek. Egyes anyagok nagyobb permeabilitással rendelkeznek, ami azt jelenti, hogy több mágneses energiát tudnak tárolni. Ez befolyásolhatja a fojtó és a saját rezonancia gyakoriságának induktivitását.
Most beszéljünk arról, hogy miért számít az én -rezonancia gyakorisága. Számos elektronikus alkalmazásban vannak olyan specifikus frekvenciatartományok, ahol az EMI -t el kell szüntetni. Például a tápegységekben a tranzisztorok váltási akciója nagy frekvenciavezetet okozhat. Ha a közös mód fojtójának önálló rezonancia gyakorisága a zaj frekvenciatartományán belül van, akkor a fojtó hatékonyan csökkentheti a zajt, és megakadályozhatja, hogy beavatkozzon az áramkör más részeibe.
Másrészt, ha az önálló rezonancia frekvencia a kívánt frekvenciatartományon kívül esik, akkor a fojtó nem lehet olyan hatékony a zaj elnyomásában. Ez olyan problémákhoz vezethet, mint például a jel torzulása, az elektronikus eszköz csökkentett teljesítménye, vagy akár az elektromágneses kompatibilitási (EMC) szabványoknak való megfelelés.
Szállóként különféle közös módú fojtókat kínálunk, beleértve aToroid közös mód fojtószelep- A toroid fojtóknak van néhány előnye az önálló rezonancia gyakorisága szempontjából. A mag toroid alakja segít a mágneses mező hatékonyabban történő visszatartásában, ami csökkentheti a parazita kapacitást. Ez magasabb önállóság frekvenciát és jobb teljesítményt eredményezhet a magas frekvenciájú alkalmazásokban.

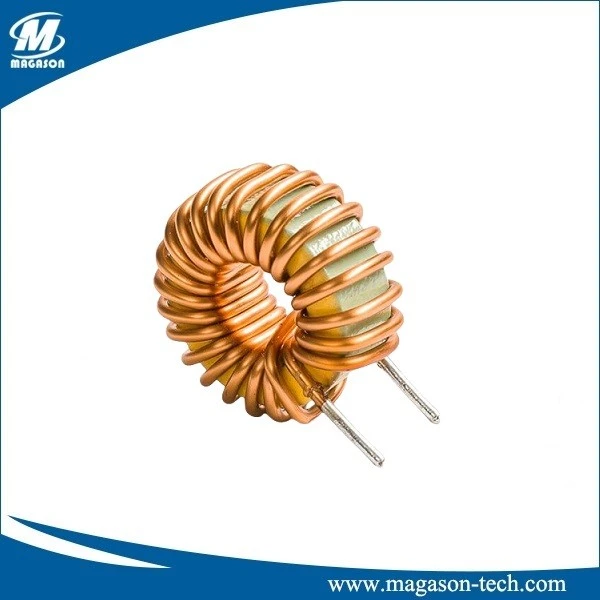

Megvan aToroidos fojtószelep induktor- Ezeket az induktorokat úgy tervezték, hogy magas induktivitási értékeket biztosítsanak, miközben fenntartják a jó önálló rezonancia gyakoriságot. Ezek sokféle alkalmazásra alkalmasak, a fogyasztói elektronikától az ipari berendezésekig.
És természetesen a miénkFojtogató induktorA felállás különböző lehetőségeket kínál a különféle követelményekhez. Függetlenül attól, hogy szükség van egy speciális önállóság gyakorisággal rendelkező fojtószel, vagy egy bizonyos szintű induktivitással, fedeztük Önt.
Amikor az alkalmazáshoz egy közös mód fojtóját választja, fontos, hogy fontolja meg az önálló rezonancia gyakoriságát, más paraméterekkel, például induktivitás, aktuális besorolás és DC ellenállás. Gondoskodnia kell arról, hogy a fojtó -önálló rezonancia gyakorisága a frekvenciatartományba esjen, ahol el kell gátolni a közös üzemmód zaját.
A közös mód fojtójának ön -rezonancia frekvenciájának méréséhez használhatja a hálózati analizátort. Ez az eszköz frekvenciatartományt küldhet a fojtószelepen keresztül, és megmérheti az impedanciát minden frekvencián. Az impedancia maximális gyakorisága az ön -rezonancia frekvencia.
Bizonyos esetekben előfordulhat, hogy finomítania kell - hangolnia kell a fojtószelep önállóságának gyakoriságát. Ezt úgy lehet megtenni, hogy beállítja a fojtó fizikai paramétereit, például a fordulatok számát vagy a fordulatok közötti távolságot. De ehhez az elektromágneses elmélet valamilyen szakértelmét és ismerete szükséges.
Tehát, ha egy közös mód -fojtó -forgács piacán van, és gondoskodnia kell arról, hogy az alkalmazásához megfelelő önállóság -gyakorisággal rendelkezik, ne habozzon elérni. Van egy szakértői csoportunk, aki segíthet abban, hogy az Ön igényeihez a legjobb fojtót választja ki. Függetlenül attól, hogy egy kis DIY projekten dolgozik, akár egy nagy méretű ipari alkalmazással, a megfelelő megoldást nyújthatjuk Önnek.
Ha bármilyen kérdése van a közös mód fogalmának önállóságának gyakoriságáról, vagy ha meg akarja vitatni az Ön konkrét követelményeit, csak dobjon el egy sort. Azért vagyunk itt, hogy megbizonyosodjunk arról, hogy a legtöbbet hozza ki termékeinkből, és hogy az elektronikus áramkörök mentesek -e az EMI -kérdésektől.
Referenciák
- Elektromágneses kompatibilitási tervezés: Henry W. Ott
- Induktorok és transzformátorok a Power Electronics számára, Marian K. Kazimierczuk
