Szia! A Common Mode Chokes szállítójaként gyakran kérdeznek tőlem ezeknek a kicsi, de alapvető fontosságú alkatrészeknek a sugárzási jellemzőiről. Tehát merüljünk bele, és bontsuk ki, mi okozza a Common Mode Chokes sugárzását.
Először is, mi az a Common Mode Choke? Nos, ez egyfajta induktor, amelyet az elektromágneses interferencia (EMI) elnyomására használnak az elektronikus áramkörökben. Úgy működik, hogy lehetővé teszi a differenciális módú jelek áthaladását, miközben blokkolja a közös módú jeleket. De amikor a sugárzásról van szó, a dolgok egy kicsit bonyolultabbak.
A sugárzás alapjai közös üzemmódú fojtókban
A közös módú fojtószelep sugárzása főként a tekercseken átfolyó áram által generált mágneses mezők miatt következik be. Amikor a váltakozó áram áthalad a fojtótekercsen, mágneses mezőt hoz létre körülötte. Ez a mágneses tér ezután kölcsönhatásba léphet az áramkör más alkatrészeivel, vagy akár a környező környezetbe is kisugározhat, EMI-t okozva.
A sugárzási jellemzőket befolyásoló egyik kulcstényező a fojtó fizikai felépítése. Például a mag alakja jelentős szerepet játszik. AToroid fojtótekercskör alakú magja van, amely segít magában tartani a mágneses teret a magon belül. Ez csökkenti a külső sugárzás mennyiségét más formákhoz képest. A toroid alak zárt hurkú mágneses utat hoz létre, minimalizálva a mágneses mező szivárgását a környező térbe.
Másrészt egy nyitottabb mag kialakításnak jelentősebb sugárzási problémái lehetnek. A mágneses tér könnyebben szétterülhet, interferálhat a közeli alkatrészekkel, vagy problémákat okozhat a teljes rendszer elektromágneses kompatibilitásával (EMC).
A sugárzás frekvenciafüggősége
A Common Mode Choke sugárzási jellemzői a rajta átfolyó áram frekvenciájától is függenek. Alacsony frekvenciákon a mágneses tér viszonylag jól viselkedik, és többnyire a fojtószelep közvetlen közelébe korlátozódik. A gyakoriság növekedésével azonban a helyzet megváltozik.
A magasabb frekvenciák azt jelentik, hogy a mágneses tér gyorsabban változik. Ez megnövekedett sugárzáshoz vezethet, mivel a gyorsan változó mágneses tér elektromos mezőket indukálhat, amelyek viszont elektromágneses hullámokat sugározhatnak. A fojtó impedanciája is változik a frekvenciával. Bizonyos frekvenciákon a fojtó rezonálhat, és a rezonancia során a sugárzás jelentősen fokozható.
Gondosan mérlegelnünk kell az áramkör működési frekvenciatartományát a közös módú fojtótekercs kiválasztásakor. Ha az áramkör magas frekvencián működik, olyan fojtótekercsre van szükségünk, amelyet úgy terveztek, hogy minimálisra csökkentse a sugárzást ezeken a frekvenciákon. Például egyes fojtótekercseket kifejezetten olyan anyagokkal és tekercselési technikákkal terveztek, amelyek csökkenthetik a sugárzást a nagyfrekvenciás alkalmazásokban.
A tekercselés konfigurációjának hatása
Az a mód, ahogyan a huzalt a mag köré tekercseljük, az úgynevezett tekercselési konfiguráció szintén befolyásolja a sugárzást. A jól kiegyensúlyozott tekercselés segíthet kiiktatni a vezeték egyes menetei által keltett mágneses mezőket. Ez csökkenti az általános külső mágneses teret és ezáltal a sugárzást.
Például egy bifiláris tekercs, ahol két vezeték van egymás mellett tekercselve a mag körül, használható a jobb egyensúly eléréséhez. Egy bifilárisan feltekercselt közös módú fojtótekercsben a két vezetékben az áramok ellentétes irányban áramlanak közös módú jelekhez. Ez olyan mágneses mezőket hoz létre, amelyek kioltják egymást, csökkentve a nettó mágneses mezőt és a sugárzást.
Ezzel szemben az egyrétegű tekercselés nem biztos, hogy annyi törlést biztosít. Az egyes fordulatokból származó mágneses mezők könnyebben összeadódnak, ami magasabb sugárzási szintet eredményez. Tehát a közös módú fojtótekercs tervezésekor vagy kiválasztásakor a tekercskonfiguráció fontos szempont.
Árnyékolás a sugárzás csökkentésére
A sugárzás további szabályozására árnyékolás használható. A pajzs egy vezetőképes vagy mágneses anyag, amelyet a fojtótekercs köré helyeznek el, hogy a mágneses mezőt tartalmazzák. A fémpajzs Faraday-ketrecként működhet, megakadályozva a mágneses mező kisugárzását a környezetbe.
A pajzs hozzáadásának azonban vannak hátrányai is. Ez növelheti a fojtó költségét, és további súlyt adhat. Ezenkívül az árnyékolást megfelelően meg kell tervezni és földelni kell, hogy hatékony legyen. Ha a földelés nem megfelelő, az árnyékolás bizonyos esetekben növelheti a sugárzást.
Valós világbeli alkalmazások és sugárzási problémák
A valós alkalmazásokban a Common Mode Choke sugárzási jellemzői döntőek. Például az autóelektronikában szigorú EMC előírások vannak érvényben. Az autó elektronikai rendszereinek úgy kell működniük, hogy ne zavarják egymást vagy az autón kívüli egyéb elektronikus eszközöket. A magas sugárzási szintû Common Mode Choke problémákat okozhat, például rádióinterferenciát vagy más fedélzeti elektronika meghibásodását.
A fogyasztói elektronikai cikkekben, például a laptopokban és az okostelefonokban a fojtószelepek sugárzása szintén problémát jelenthet. Ez befolyásolhatja az eszköz más összetevőinek teljesítményét, vagy problémákat okozhat a vezeték nélküli kommunikációban. Ezért a gyártóknak gondosan kell kiválasztaniuk a megfelelő sugárzási jellemzőkkel rendelkező közös üzemmódú fojtókat, hogy megfeleljenek e termékek EMC-követelményeinek.
Kínálatunk beszállítóként

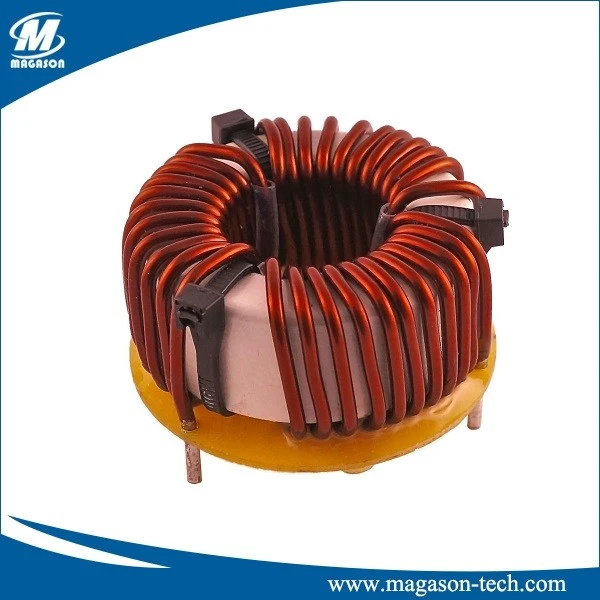

A Common Mode Chokes szállítójaként megértjük a sugárzási jellemzők fontosságát. Fojtószelepek széles választékát kínáljuk, többek közöttIndukciós tekercsésFojtótekercsváltozatok, mindegyiket úgy tervezték, hogy megfeleljen a különböző sugárzási és teljesítménykövetelményeknek.
Toroid fojtóink a zárt hurkú mágneses útnak köszönhetően alacsony sugárzási jellemzőikről ismertek. Kiváló minőségű anyagokat és fejlett tekercselési technikákat használunk annak érdekében, hogy fojtóink kiváló egyensúlyt és minimális sugárzást biztosítsanak. Árnyékolási lehetőségeket is kínálunk azoknak az ügyfeleknek, akiknek extra sugárzás elleni védelemre van szükségük.
Ha a Common Mode Choke-ok piacán dolgozik, és aggódik a sugárzás miatt, szívesen beszélgetünk Önnel. Akár autóipari projekten, akár szórakoztató elektronikai eszközön vagy bármilyen más alkalmazáson dolgozik, mi segítünk megtalálni az igényeinek megfelelő fojtót. Csak forduljon hozzánk, és megkezdhetjük a megbeszélést az Ön konkrét igényeiről.
Következtetés
Összefoglalva, a közös módú fojtótekercs sugárzási jellemzőit számos tényező befolyásolja, beleértve a mag alakját, frekvenciáját, tekercs konfigurációját és az árnyékolást. E tényezők megértése döntő fontosságú az EMC-követelményeknek megfelelő elektronikus áramkörök tervezésénél. Beszállítóként elkötelezettek vagyunk amellett, hogy kiváló minőségű Common Mode Choke-okat biztosítsunk optimális sugárzási teljesítménnyel. Ha többet szeretne megtudni vagy vásárolni szeretne, ne habozzon kapcsolatba lépni velünk további részletekért és a beszerzési megbeszélés megkezdéséhez.
Hivatkozások
- Henry W. Ott elektromágneses kompatibilitási tervezés
- Induktor tervezési kézikönyv William T. McLyman ezredestől
