Szia! Egy lágy ferrit beszállítói csapat tagja vagyok, és ma a lágy ferritek tervezési szempontjairól szeretnék beszélni a mágneses árnyékolásban. A lágy ferritek egyedi mágneses tulajdonságaiknak és árnyékolási képességeiknek köszönhetően az elektronikától a telekommunikációig számos iparágban alapvető alapanyaggá váltak.
A lágy ferritek megértése

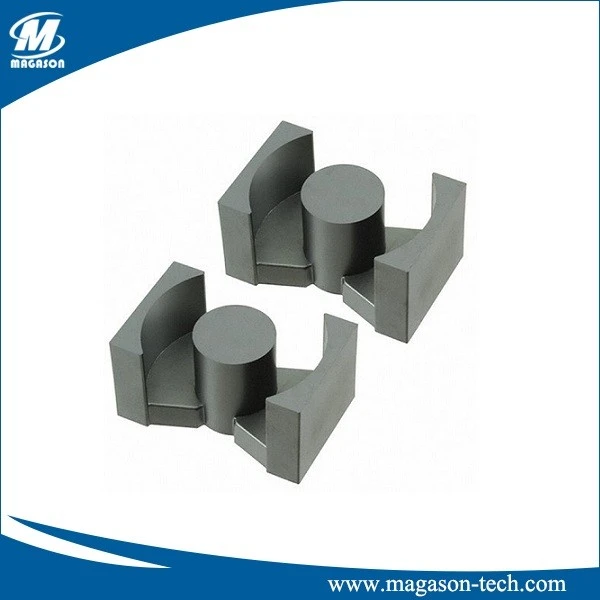

Mielőtt belemerülnénk a tervezési szempontokba, nézzük meg gyorsan, mi is az a lágy ferrit. A lágy ferritek olyan kerámia mágneses anyagok, amelyek vas-oxidból (Fe2O3) készülnek más fém-oxidokkal, például mangán-cinkkel (MnZn) vagy nikkel-cinkkel (NiZn). Ezeket "puhának" nevezik, mert könnyen mágnesezhetők és lemágnesezhetők, ami rendkívül hasznos olyan alkalmazásokban, ahol a mágneses mezőket szabályozni kell. Róluk többet megtudhat oldalunkonPuha mágneses ferritoldalon.
Mágneses árnyékolás alapjai
A mágneses árnyékolás célja a mágneses mezők csökkentése vagy átirányítása, hogy megvédje az érzékeny alkatrészeket az interferencia ellen. A puha ferritek kiválóan alkalmasak erre, mert nagy mágneses permeabilitással rendelkeznek, ami azt jelenti, hogy könnyen elnyelik és elvezetik a mágneses fluxust. Amikor egy mágneses mező találkozik egy puha ferrit pajzsgal, a ferrit anyag vezetőként működik a mágneses erővonalak számára, behúzza azokat, és megakadályozza, hogy elérjék a védett területet.
Tervezési szempontok
Anyag kiválasztása
Az első dolog, amit át kell gondolnia, hogy milyen típusú lágy ferrit anyagot használjon. A két fő típus, az MnZn és a NiZn eltérő tulajdonságokkal rendelkezik, amelyek különböző alkalmazásokhoz alkalmassá teszik őket.
- Mangage-Zinc (Min Zin): Ezek alacsony és közepes frekvenciákon (néhány MHz-ig) magas mágneses áteresztőképességükről ismertek. Kiválóan alkalmasak olyan energiaellátási alkalmazásokhoz, mint például transzformátorok és induktorok, ahol hatékonyan kell mágneses energiát továbbítani. A MnZn-ferriteknek viszonylag alacsony a magvesztesége is, ami azt jelenti, hogy kevesebb energia pazarol hőként.
- Nikkel-cink (NiZn) ferritek: A NiZn-ferritek magas frekvencián (néhány MHz-től GHz-ig) ragyognak. A MnZn-ferritekhez képest kisebb mágneses permeabilitással rendelkeznek, de jobb ellenállást biztosítanak az elektromos vezetőképességgel szemben. Ez ideálissá teszi őket olyan alkalmazásokhoz, mint az elektromágneses interferencia (EMI) elnyomása nagy sebességű áramkörökben.
Alak és geometria
A puha ferrit pajzs formája döntő szerepet játszik hatékonyságában. Különböző formák jobban megfelelnek az adott árnyékolási igényeknek.
- Ferrit gyűrűk:Ferrit gyűrűkaz egyik leggyakoribb forma. Könnyen telepíthetők a kábelek és vezetékek köré, és hatékonyan csökkenthetik az EMI-t. A kerek forma lehetővé teszi a mágneses tér egyenletes eloszlását a kábel körül, ami segít elnyelni és eloszlatni a nem kívánt elektromágneses energiát.
- Ferrit toroidok:Ferrit toroidokfánk alakúak, és gyakran használják transzformátorokban és induktorokban. Zárt hurkú geometriájuk minimalizálja a mágneses szivárgást, ami javítja a mágneses csatolás hatékonyságát. A toroidok a gyűrűn belül is nagy mágneses térerősséggel rendelkeznek, így kiválóan alkalmasak olyan alkalmazásokhoz, ahol erős mágneses teret kell megfékezni.
Vastagság és méret
A puha ferrit pajzs vastagsága és mérete fontos figyelembe veendő tényezők.
- Vastagság: A vastagabb árnyékolás általában jobb árnyékolási hatékonyságot biztosít, mivel több mágneses fluxust képes elnyelni. A vastagságnak azonban van határa. Ha a pajzs túl vastag, felesleges súlyt és költséget jelenthet. Győződjön meg arról is, hogy az árnyékolás nem telítődik a mágneses tér hatására, ami csökkentheti a hatékonyságát.
- Méret: A pajzs méretének meg kell felelnie a védeni kívánt területnek. Le kell fednie az egész területet, ahol a mágneses tér aggodalomra ad okot. Ha a pajzs túl kicsi, nem tudja elzárni az összes mágneses fluxust. Másrészt, ha túl nagy, pazarló lehet, és előfordulhat, hogy nem fér bele megfelelően az alkalmazásba.
Frekvencia tartomány
Az árnyékolni kívánt mágneses mező frekvenciatartománya kritikus szempont. A különböző lágy ferrit anyagok eltérő frekvenciaválaszokkal rendelkeznek, ezért ki kell választania a megfelelőt az alkalmazásához.
- Alacsony frekvenciák: Alacsony frekvenciájú mágneses mezők (maximum néhány kHz) esetén általában a MnZn-ferritek a legjobb választás, mivel ezeken a frekvenciákon nagy a mágneses permeabilitása.
- Magas frekvenciák: Nagyfrekvenciás mezőkkel (néhány MHz-től GHz-ig) a NiZn ferritek alkalmasabbak, mivel ezeken a frekvenciákon jobb teljesítményt nyújtanak.
Hőmérséklet és környezeti feltételek
A lágy ferriteket a hőmérséklet és a környezeti feltételek befolyásolhatják, ezért ezeket a tényezőket figyelembe kell venni a tervezési folyamat során.
- Hőmérséklet: A lágy ferritek mágneses tulajdonságai a hőmérséklettel változhatnak. Például a MnZn-ferritek mágneses permeabilitása magas hőmérsékleten csökkenhet, ami csökkentheti az árnyékolás hatékonyságát. Olyan anyagot kell választania, amely megőrzi teljesítményét az alkalmazás hőmérsékleti tartományán belül.
- Páratartalom és vegyi expozíció: A páratartalom és a vegyszereknek való kitettség szintén befolyásolhatja a lágy ferritek teljesítményét. Egyes ferritek jobban ellenállnak ezeknek a környezeti tényezőknek, mint mások. A hosszú távú megbízhatóság érdekében meg kell védeni a ferritpajzsokat a nedvességtől és a vegyi szennyeződésektől.
Valós alkalmazások
A lágy ferriteket számos olyan alkalmazásban használják, ahol mágneses árnyékolásra van szükség.
- Elektronika: Az elektronikus eszközökben lágy ferrit árnyékolást használnak az érzékeny alkatrészek elektromágneses zavarokkal szembeni védelmére. Például okostelefonokban és laptopokban ferritgyöngyöket használnak a nagyfrekvenciás zajok elnyomására az elektromos vezetékekben és a jelvezetékekben.
- Távközlés: A távközlési iparban a lágy ferriteket transzformátorokban és induktorokban használják a jelátvitel hatékonyságának javítására és az interferencia csökkentésére.
- Autóipar: Az autókban puha ferrit pajzsokat használnak az elektronikus vezérlőegységek (ECU) védelmére az elektromágneses interferencia ellen, amely befolyásolhatja a jármű teljesítményét.
Következtetés
A lágy ferritek mágneses árnyékoláshoz való tervezése összetett folyamat, amely számos tényező alapos mérlegelését igényli, beleértve az anyagválasztást, az alakot és geometriát, a vastagságot és méretet, a frekvenciatartományt, valamint a hőmérsékleti és környezeti feltételeket. Ezen tényezők figyelembevételével biztosíthatja, hogy lágy ferrit árnyékolásai hatékony mágneses árnyékolást biztosítsanak, és megfeleljenek az alkalmazás követelményeinek.
Ha kiváló minőségű lágy ferriteket keres mágneses árnyékolási igényeihez, szívesen beszélgetünk Önnel. Szakértői csapatunk segíthet kiválasztani a megfelelő anyagokat és terveket az adott alkalmazáshoz. Ne habozzon felvenni a kapcsolatot, és elkezd beszélgetni a beszerzési követelményeiről.
Hivatkozások
- EC Snelling "Lágy ferritek kézikönyve: Tulajdonságok és alkalmazások".
- JMD Coey "Mágneses anyagok és alkalmazásaik".
