A lágy ferritek a mágneses anyagok egy osztálya, amelyek széles körben elterjedtek a különféle iparágakban olyan egyedi mágneses tulajdonságaik miatt, mint a nagy mágneses permeabilitás, az alacsony koercitivitás és az alacsony örvényáram-veszteség. A lágy ferritek vezető szállítójaként örömmel osztom meg a lágy ferritekben használt általános anyagokkal kapcsolatos részletes betekintést.
1. Spinell - típusú lágy ferritek
1.1 Mangán - Cink (Mn - Zn) Ferritek
A Mn-Zn ferritek a lágy ferritekben leggyakrabban használt anyagok közé tartoznak. Jellemzően az (Mn,Zn)Fe2O4 általános képlettel rendelkeznek. Ezek a ferritek nagy kezdeti permeabilitást (akár több ezer) és kiváló mágneses teljesítményt kínálnak viszonylag alacsony frekvenciákon, általában néhány kHz és néhány MHz közötti tartományban.
A Mn-Zn ferritek egyik legfontosabb előnye a nagy telítettségű mágnesezettségük. Ez a tulajdonság lehetővé teszi, hogy nagy mágneses fluxusokat kezeljenek anélkül, hogy telítődnének, így alkalmasak olyan alkalmazásokhoz, mint például a tápegységek teljesítménytranszformátorai és induktorai. Például egy kapcsolóüzemű tápegységben aTransformer CoreMn - Zn ferritből készült, minimális veszteség mellett hatékonyan tudja átadni az elektromos energiát a bemenetről a kimenetre.
A Mn-Zn ferritek összetétele beállítható, hogy tulajdonságaik optimalizálhatók az adott alkalmazásokhoz. A Mn és a Zn arányának változtatásával a gyártók finomhangolhatják az olyan paramétereket, mint a permeabilitás, a Curie-hőmérséklet és a teljesítményveszteség. Ezen túlmenően kis mennyiségű egyéb elem, például kobalt (Co), nikkel (Ni) és réz (Cu) adalékanyagként adható hozzá bizonyos tulajdonságok további javítása érdekében, például csökkentve a permeabilitás hőmérsékleti együtthatóját.
1.2 Nikkel - Cink (Ni - Zn) Ferrit
A Ni-Zn ferritek általános képlete (Ni,Zn)Fe₂2O4. A Mn - Zn ferritekhez képest a Ni - Zn ferritek kezdeti áteresztőképessége alacsonyabb, jellemzően néhány száz és néhány ezres tartományba esik. Mindazonáltal kiválóak a nagyfrekvenciás alkalmazásokban, általában több száz kHz és több GHz közötti tartományban.

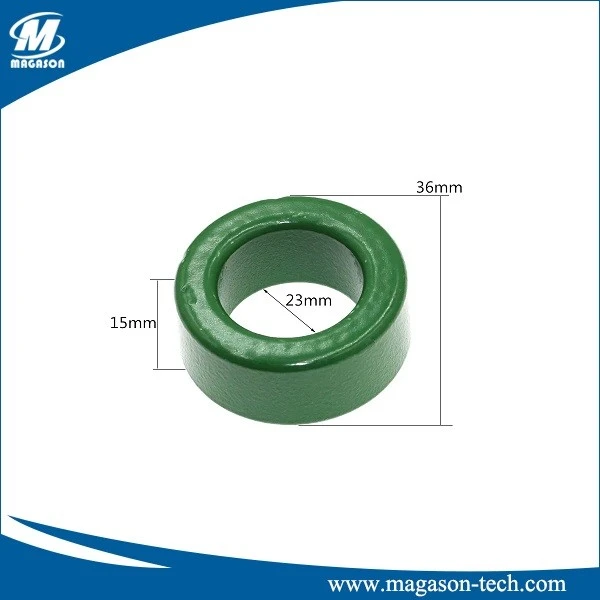

Nagy fajlagos ellenállásuk (nagyságrendekkel nagyobb, mint a Mn - Zn ferriteké) jelentősen csökkenti az örvényáram veszteségeket nagy frekvenciákon. Ennek köszönhetően a Ni-Zn ferritek ideálisak olyan alkalmazásokhoz, mint a nagyfrekvenciás transzformátorok,Ferrit gyűrűkelektromágneses interferencia (EMI) elnyomására és rádiófrekvenciás (RF) induktorokra. Például a vezeték nélküli kommunikációs eszközökben a Ni-Zn ferrit komponensek segíthetnek az elektromágneses interferencia csökkentésében, javítva a jelminőséget.
A Mn - Zn ferritekhez hasonlóan a Ni - Zn ferritek tulajdonságai is testreszabhatók a kémiai összetétel módosításával és adalékanyagok hozzáadásával. Például magnézium (Mg) hozzáadása a Ni-Zn ferritekhez javíthatja a Q-tényezőt (egy rezonáns áramkör hatékonyságának mérőszáma) magas frekvenciákon, ami kulcsfontosságú a hangolt áramkörökben történő alkalmazásokhoz.
2. Hatszögletű - típusú lágy ferritek
2.1 Bárium-ferrit (BaFe2O19) és stroncium-ferrit (SrFe₂2O19)
Bár a bárium- és stroncium-ferritek jobban ismertek kemény mágneses tulajdonságaikról, lágymágneses változataik is vannak. Ezek a hatszögletű típusú ferritek egyedülálló kristályszerkezettel rendelkeznek, amely viszonylag magas mágneses anizotrópiát biztosít.
A bárium- és stroncium-ferriteket olyan alkalmazásokban használják, amelyek nagy mágneses térerősség és nagyfrekvenciás teljesítmény kombinációját igénylik, például egyes mikrohullámú készülékekben. Használhatók keringtetők és leválasztók készítésére, amelyek a mikrohullámú kommunikációs rendszerek fontos elemei. Ezek a ferritek bizonyos nagy teljesítményű és nagyfrekvenciás transzformátorokban is használhatók, ahol nagy mágneses anizotrópiájuk segít a jobb mágneses teljesítmény elérésében.
3. Gránát - típusú lágy ferritek
3.1 ittrium-vasgránát (YIG, Y3Fe₅O12)
A YIG egy jól ismert gránát típusú lágy ferrit. Köbös kristályszerkezettel rendelkezik, és kiváló mágneses tulajdonságokat mutat, különösen mikrohullámú frekvenciákon. A YIG nagyon szűk ferromágneses rezonancia vonalszélességgel rendelkezik, ami kiválóan alkalmas mikrohullámú alkalmazásokhoz, például mikrohullámú szűrőkhöz, oszcillátorokhoz és fázisváltókhoz.
A mikrohullámú szűrőkben a YIG a hangolható rezonanciafrekvenciájának köszönhetően bizonyos frekvenciák szelektív átengedésére vagy blokkolására használható. Ezt a hangolhatóságot külső mágneses mező alkalmazásával érik el, amely nagyfokú rugalmasságot tesz lehetővé a mikrohullámú áramkörök tervezésében.
4. Lágy ferrit anyagok gyártása és minőségellenőrzése
Lágyferrit beszállítóként nagy figyelmet fordítunk ezen anyagok gyártási folyamatára. A lágy ferritek előállítása általában több lépésből áll, beleértve a nyersanyag-előkészítést, a keverést, a kalcinálást, az őrlést, az alakítást és a szinterezést.
A nyersanyagokat, általában fém-oxidok vagy -karbonátok formájában, gondosan kiválasztják és a kívánt kémiai összetételnek megfelelően lemérik. A keverési folyamat biztosítja az alapanyagok homogén eloszlását, ami döntő fontosságú a végtermék egyenletessége szempontjából. A kalcinálást magas hőmérsékleten végzik, hogy a nyersanyagokat ferritszerű szerkezetté alakítsák. Ezt követően őrléssel csökkentik a kalcinált por részecskeméretét, ami javíthatja a végtermék szinterezhetőségét és mágneses tulajdonságait.
A formázási folyamat a kívánt termék alakjától és méretétől függően különböző módszerekkel, például préseléssel, extrudálással vagy fröccsöntéssel végezhető. Például,Ferrit toroidokgyakran úgy állítják elő, hogy a ferritport toroid alakúra sajtolják.
A szinterezés a gyártási folyamat utolsó és legkritikusabb lépése. Magas hőmérsékleten (általában 1000°C felett) végzik az formázott ferrittest tömörítése és a kívánt mágneses tulajdonságok kialakítása érdekében. A szinterezés során a ferritszemcsék megnövekednek, és kialakulnak a mágneses domének. A szinterezési hőmérsékletet, időt és légkört gondosan ellenőrizni kell a végtermék minőségének biztosítása érdekében.
A gyártási folyamat mellett szigorú minőségellenőrzési intézkedéseket is bevezetünk. A lágy ferrit anyagok mágneses tulajdonságainak, kristályszerkezetének és mikroszerkezetének nyomon követésére fejlett vizsgálóberendezéseket, például mágneses tulajdonságvizsgálókat, röntgendiffraktométereket és pásztázó elektronmikroszkópokat használunk. Ez segít abban, hogy termékeink megfeleljenek a vevőink által megkövetelt magas minőségi követelményeknek.
5. Alkalmazások és jövőbeli trendek
A lágy ferriteket számos alkalmazásban használják, beleértve a teljesítményelektronikát, a távközlést, az autóelektronikát és a fogyasztói elektronikát. A teljesítményelektronikában transzformátorokban, induktorokban és fojtótekercsekben használják az energiaátalakítás hatékonyságának javítására és az elektromágneses interferencia csökkentésére. A távközlésben nagyfrekvenciás alkatrészekben használják, például szűrőkben és antennákban.
A jövőt tekintve a lágy ferrit anyagok iránti kereslet várhatóan tovább növekszik, különösen az Internet of Things (IoT), az 5G kommunikáció és az elektromos járművek növekvő fejlődése miatt. Ezek a feltörekvő technológiák nagy teljesítményű mágneses alkatrészeket igényelnek, amelyek magasabb frekvencián, kisebb veszteséggel és kisebb méretben működnek. Lágy ferrit beszállítóként elkötelezettek vagyunk a folyamatos kutatás és fejlesztés mellett, hogy megfeleljünk ezeknek a változó piaci igényeknek. Új anyagokat kutatunk, optimalizáljuk a gyártási folyamatokat, és innovatív termékterveket fejlesztünk, hogy ügyfeleinknek a legjobb minőségű lágy ferrit termékeket biztosítsuk.
Ha lágy ferrit termékek vásárlása iránt érdeklődik speciális alkalmazásokhoz, mint plFerrit gyűrűk,Transformer Core, vagyFerrit toroidok, forduljon hozzánk bizalommal részletes megbeszélésért és árajánlatért. Szívesen dolgozunk Önnel, és a legmegfelelőbb megoldásokat kínáljuk Önnek.
Hivatkozások
- Cullity, BD és Graham, CD (2008). Bevezetés a mágneses anyagokba. Wiley.
- Smit, J. és Wijn, HPJ (1959). Ferritek. Wiley.
- O'Handley, RC (2000). Modern mágneses anyagok: alapelvek és alkalmazások. Wiley.
