Szia! Áramátalakítók szállítójaként sok vásárlót láttam azon törni a fejét, hogyan válasszák ki a megfelelő tartományt ezekhez a remek eszközökhöz. Szóval úgy gondoltam, hogy összeállítom ezt a blogot, hogy segítsek neked.
Először is, értsük meg, mi az Áramátalakító. Áramátalakító, amint azt megnézhetiitt, egy olyan eszköz, amely az elektromos áramot méri és arányos kimeneti jellé alakítja át. Ez a kimenet különféle célokra használható, mint például az elektromos rendszerek felügyeletére, vezérlésére és védelmére.
Nos, miért olyan fontos a megfelelő tartomány kiválasztása? Nos, ha túl kicsi tartományt választ, a jelátalakító túlterhelt lehet, ami pontatlan leolvasásokhoz és akár károsodáshoz is vezethet. Másrészt, ha a tartomány túl nagy, előfordulhat, hogy nem éri el a szükséges pontosságot, és a leolvasások kevésbé jelentősek.
Az alkalmazás megértése

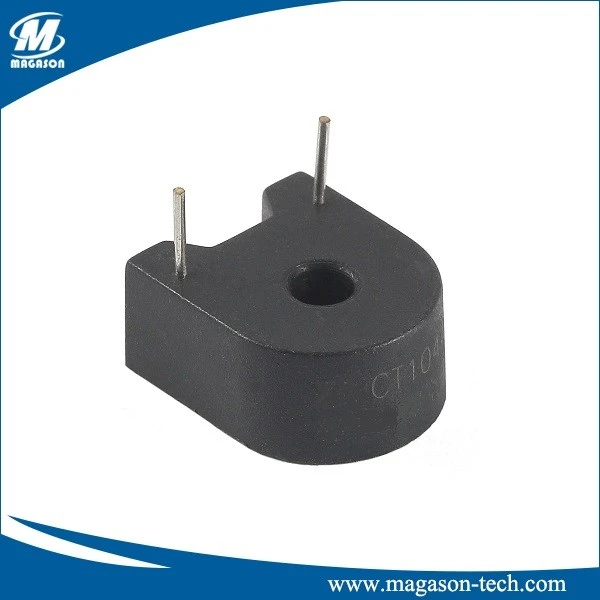

Az áramátalakító tartományának kiválasztásának első lépése az alkalmazás megértése. Milyen elektromos rendszerrel dolgozik? Ez egy kis léptékű projekt, mint aPC-be szerelhető áramváltónyomtatott áramköri laphoz? Vagy ez egy nagyobb ipari berendezés?
Kisméretű alkalmazásoknál érdemes megnézniMini áramváltók. Ezeket kisebb áramok kezelésére tervezték, és gyakran használják elektronikában, műszerekben és vezérlőrendszerekben. Kompaktak és könnyen integrálhatók a PCB-be.
Ipari alkalmazásokban a jelenlegi szint jóval magasabb is lehet. Figyelembe kell vennie olyan tényezőket, mint a rendszer által kezelhető maximális áramerősség, a normál üzemi áram és az esetleges túlterhelések. Például egy gyártó üzemben a motorok és egyéb berendezések jelentős mennyiségű áramot vehetnek fel indításkor vagy nagy terhelés alatt. Szüksége lesz egy olyan áramátalakítóra, amely képes kezelni ezeket a csúcsáramokat anélkül, hogy megsérülne.
Az áramerősség mérése
Ha jó ötlete van az alkalmazásról, a következő lépés az áramerősség mérése. Ez kicsit trükkösen hangzik, de valójában nem olyan nehéz. Használhat multimétert vagy bilincsmérőt az áram kezdeti leolvasásához. Ügyeljen arra, hogy különböző időpontokban többszöri leolvasást végezzen, hogy figyelembe vegye az áram esetleges változásait.
Ha egyenárammal van dolgod, a mérés viszonylag egyszerű. Csak csatlakoztassa sorba a mérőt az áramkörrel, és megkapja az áramerősséget. Váltakozó áramhoz használhat bilincsmérőt. Ez a típusú mérő képes az áramerősség mérésére anélkül, hogy meg kellene szakítania az áramkört. Egyszerűen szorítsa a mérőt a vezeték köré, és leolvassa az áramerősséget.
A tartomány kiszámítása
Miután megmérte az áramerősséget, kiszámíthatja az Áramátalakító tartományát. Jó hüvelykujjszabály, hogy olyan jelátalakítót válasszunk, amelynek hatótávolsága körülbelül 20–30%-kal nagyobb, mint a várható mérni kívánt maximális áram. Ez némi mozgásteret ad arra az esetre, ha az áramban váratlan kiugrások jelentkeznének.
Ha például 10 amperes maximális áramerősséget mért, akkor érdemes lehet választani egy 12-13 amperes áramátalakítót. Ez biztosítja, hogy a jelátalakító túlterhelés nélkül tudja kezelni az áramot.
Figyelembe véve a pontosságot
Egy másik fontos tényező, amelyet figyelembe kell venni az áramátalakító tartományának kiválasztásakor, a pontosság. A jelátalakító pontosságát általában a teljes tartomány százalékában adják meg. Például egy ±1%-os pontosságú jelátalakító azt jelenti, hogy a mért érték akár 1%-kal is eltérhet a teljes skálatartománytól.
Általában minél nagyobb a pontosság, annál jobb. A pontosabb jelátalakítók azonban általában drágábbak. Tehát meg kell találnia az egyensúlyt a pontosság és a költségek között. Ha olyan projekten dolgozik, ahol a precizitás kulcsfontosságú, például egy laboratóriumban vagy egy csúcskategóriás ipari alkalmazásban, érdemes beruházni egy pontosabb jelátalakítóra. Másrészt, ha egy kevésbé kritikus projekten dolgozik, egy alacsonyabb pontosságú jelátalakító is elegendő lehet.
Nézzük a kimeneti jelet
Az Áramátalakító kimeneti jele szintén fontos szempont. Többféle kimeneti jel áll rendelkezésre, beleértve a feszültséget, az áramerősséget és a frekvenciát. A kiválasztott kimeneti jel típusa az alkalmazástól és a jel feldolgozásához használt berendezéstől függ.
Például, ha olyan adatgyűjtő rendszert használ, amely képes fogadni a feszültségbemenetet, akkor érdemes lehet feszültségkimenettel rendelkező áramátalakítót választani. Másrészt, ha olyan vezérlőrendszert használ, amely árambemenetet igényel, jobb választás egy áramkimenettel rendelkező átalakító.
A hőmérséklet tartomány ellenőrzése
Az áramátalakító hőmérséklet-tartománya egy másik tényező, amely befolyásolhatja a teljesítményét. A jelátalakítókat úgy tervezték, hogy egy bizonyos hőmérsékleti tartományon belül működjenek, és ha a hőmérséklet ezen a tartományon kívül esik, az befolyásolhatja a jelátalakító pontosságát és megbízhatóságát.
Ügyeljen arra, hogy olyan jelátalakítót válasszon, amely az alkalmazás hőmérsékleti tartományán belül működik. Ha zord, magas hőmérsékletű környezetben dolgozik, akkor olyan jelátalakítóra lesz szüksége, amelyet úgy terveztek, hogy ellenálljon ezeknek a feltételeknek.
Figyelembe véve a telepítést
Végül meg kell fontolnia az Áramátalakító telepítését. Egyes jelátalakítókat egyszerű telepítésre tervezték, míg mások bonyolultabb vezetékezést és felszerelést igényelhetnek. Ügyeljen arra, hogy olyan jelátalakítót válasszon, amely kompatibilis a telepítési követelményekkel.
Ha aPC-be szerelhető áramváltóPéldául könnyen felszerelhető a nyomtatott áramköri lapra. Győződjön meg arról is, hogy a vezetékek megfelelőek, és a jelátalakító megfelelően földelve van.
Következtetés
Az Áramátalakító tartományának kiválasztása ijesztő feladatnak tűnhet, de nem kell annak lennie. Alkalmazásának megértésével, az áramerősség mérésével, a tartomány kiszámításával, a pontosság figyelembevételével, a kimenő jel megtekintésével, a hőmérsékleti tartomány ellenőrzésével és a telepítés átgondolásával kiválaszthatja az igényeinek megfelelő jelátalakítót.
Ha még mindig nem biztos abban, hogy melyik Áramátalakító a megfelelő az Ön számára, ne habozzon kapcsolatba lépni. Azért vagyunk itt, hogy segítsünk Önnek meghozni a legjobb döntést projektje szempontjából. Akár egy kisméretű elektronikai projekten dolgozik, akár egy nagy ipari alkalmazáson dolgozik, az Áramátalakítók széles választéka közül választhat. Lépjen kapcsolatba velünk még ma a beszerzési folyamat elindításához, és indítsuk el projektjét!
