Hogyan lehet optimalizálni egy áramkör kialakítását vaspormag segítségével
Az Iron Powder Core beszállítójaként személyesen tapasztaltam, hogy ezek a magok milyen kulcsfontosságú szerepet játszanak az áramkör tervezésében. A vaspor magok kiváló mágneses tulajdonságaikról, nagy telítési fluxussűrűségükről és alacsony magveszteségükről híresek, így ideális választás az alkalmazások széles skálájához, a tápegységektől az induktorokig. Ebben a blogban megosztok néhány betekintést arról, hogyan lehet optimalizálni az áramkör-tervezést vaspormagok használatával.
A vaspor mag alapjainak megértése
Mielőtt belevágna az optimalizálási stratégiákba, elengedhetetlen, hogy megértsük a vaspor magok alapvető jellemzőit. A vaspor magok vasporszemcsék szigetelő kötőanyaggal történő tömörítésével készülnek. Ez az egyedülálló szerkezet számos előnnyel rendelkezik más típusú mágneses magokhoz képest.
A vaspormagok egyik legfontosabb jellemzője az elosztott légrés. A hagyományos laminált magoktól eltérően, amelyeknek külön légrésük van, a vasporos magokban lévő légrés eloszlik a mag anyagában. Ez az elosztott légrés segít csökkenteni a csúcsmágneses fluxussűrűséget, ami viszont csökkenti a magveszteséget és javítja az induktor teljesítményét.
A vaspormagok másik előnye a nagy telítési fluxussűrűségük. A telítési fluxussűrűség az a maximális mágneses fluxussűrűség, amelyet a mag képes kezelni, mielőtt telítődni kezd. A vaspor magoknak viszonylag nagy a telítési fluxussűrűsége, ami azt jelenti, hogy telítés nélkül képesek kezelni a nagy áramokat. Ez alkalmassá teszi azokat az olyan alkalmazásokhoz, ahol nagy áramkezelésre van szükség, például tápegységekhez és DC-DC átalakítókhoz.
A megfelelő vaspormag kiválasztása
Az első lépés az áramkör tervezésének vaspormagok használatával történő optimalizálása során a megfelelő mag kiválasztása az alkalmazáshoz. A vaspormag kiválasztásakor számos tényezőt figyelembe kell venni, beleértve a mag anyagát, alakját, méretét és permeabilitását.
Alapanyag:A vaspor magok különböző anyagokból állnak rendelkezésre, mindegyiknek megvan a maga egyedi tulajdonságai. A vaspormagokhoz leggyakrabban használt anyagok a karbonilvas, a sedust és a nagy áramlású. A karbonil vasmagok nagy permeabilitással és alacsony magveszteséggel rendelkeznek, így alkalmasak olyan alkalmazásokra, ahol nagy induktivitás szükséges. A Sendust magok nagy telítési fluxussűrűséggel és alacsony magveszteséggel rendelkeznek, így alkalmasak olyan alkalmazásokra, ahol nagy áramkezelésre van szükség. A nagy fluxusú magok nagy telítési fluxussűrűséggel és nagy permeabilitással rendelkeznek, így alkalmasak olyan alkalmazásokra, ahol nagy áramkezelésre és nagy induktivitásra van szükség.
Forma és méret:A vaspormagok különböző formákban és méretekben kaphatók, beleértve a toroidokat, az E-magokat és az edénymagokat. A mag alakja és mérete az alkalmazási követelményektől függ. A toroid magok a legáltalánosabb formák, amelyeket vaspormagokhoz használnak, mivel nagy mágneses hatásfokkal és alacsony elektromágneses interferenciával rendelkeznek. Egyes alkalmazásokban E-magokat és potmagokat is használnak, különösen ahol kompaktabb kialakításra van szükség.
Áteresztőképesség:Az áteresztőképesség annak mértéke, hogy a mágneses mező milyen könnyen áthatol a mag anyagán. A vaspor magok különböző áteresztőképességgel kaphatók, az alacsonytól a magasig. A mag áteresztőképessége az alkalmazási követelményektől függ. Az alacsony áteresztőképességű magok olyan alkalmazásokhoz alkalmasak, ahol nagy áramkezelésre van szükség, míg a nagy permeabilitású magok olyan alkalmazásokhoz, ahol nagy induktivitás szükséges.
Az induktor tervezése
Miután kiválasztotta a megfelelő vaspor magot az alkalmazáshoz, a következő lépés az induktor tervezése. Az induktor kialakítása az alkalmazási követelményektől függ, beleértve az induktivitás értékét, a névleges áramerősséget és a frekvenciát.
Induktivitás értéke:Az induktor induktivitásának értékét a magon lévő huzalfordulatok száma, a mag keresztmetszete és a mag anyagának permeabilitása határozza meg. Az induktor induktivitásának kiszámítására szolgáló képlet a következő:
L = (μ₀ * μᵣ * N² * A) / l
ahol L az induktivitás henryben, μ₀ a szabad tér áteresztőképessége (4π x 10⁻⁷ H/m), μᵣ a mag anyagának relatív permeabilitása, N a vezeték meneteinek száma a magon, A a mag keresztmetszete négyzetméterben, és a mágneses út hossza négyzetméterben.
Jelenlegi értékelés:Az induktor névleges áramát az a maximális áram határozza meg, amelyet az induktor telítés nélkül képes kezelni. Az induktor jelenlegi névleges értéke a mag anyagától, alakjától, méretétől és permeabilitásától függ. Annak érdekében, hogy az induktor ne telítődjön, fontos, hogy nagy telítési fluxussűrűségű magot válasszunk, és az induktort megfelelő számú huzalfordulattal kell megtervezni.
Frekvencia:Az alkalmazás gyakorisága az induktor kialakítását is befolyásolja. Magas frekvenciákon az induktor magvesztesége megnő, ami csökkentheti az áramkör hatékonyságát. A nagyfrekvenciás magveszteségek minimalizálása érdekében fontos, hogy alacsony magveszteségű magot válasszunk, és az induktivitást megfelelő számú huzalmenettel kell megtervezni.
Az áramkör tervezésének optimalizálása
A megfelelő vaspormag kiválasztásán és az induktor tervezésén kívül számos egyéb tényezőt is figyelembe kell venni, amikor vaspormagok használatával optimalizáljuk az áramkör-tervezést. Ezek a tényezők magukban foglalják a tekercselési technikát, a szigetelőanyagot és a hűtési módot.
Tekercselési technika:A vezeték tekercselési technikája a magra jelentős hatással lehet az induktor teljesítményére. Számos tekercselési technika áll rendelkezésre, beleértve az egyrétegű tekercselést, a többrétegű tekercselést és a bifiláris tekercselést. Az egyrétegű tekercselés a legegyszerűbb és legelterjedtebb tekercselési technika, de egységnyi hosszonkénti induktivitása viszonylag alacsony. A többrétegű tekercselés egy bonyolultabb tekercselési technika, amellyel egységnyi hosszonként nagyobb induktivitás érhető el, ugyanakkor nagyobb a rétegek közötti kapacitása is. A bifiláris tekercselés egy speciális tekercselési technika, amely csökkentheti a rétegek közötti kapacitást és javíthatja az induktor teljesítményét magas frekvenciákon.
Szigetelő anyag:A magon lévő vezeték szigetelésére használt szigetelőanyag szintén jelentős hatással lehet az induktor teljesítményére. Számos szigetelőanyag áll rendelkezésre, köztük zománc, poliészter és poliimid. A zománc a legelterjedtebb huzalokhoz használt szigetelőanyag, de viszonylag alacsony hőmérsékletű. A poliészter és a poliimid drágább szigetelőanyagok, de magasabb hőmérsékleti besorolással és jobb szigetelési tulajdonságokkal rendelkeznek.
Hűtési mód:Az induktor hűtésére használt hűtési módszer is jelentős hatással lehet az áramkör teljesítményére. Nagy áramerősség esetén az induktor jelentős mennyiségű hőt termelhet, ami csökkentheti az áramkör hatékonyságát és károsíthatja az alkatrészeket. Az induktor által termelt hő minimálisra csökkentése érdekében fontos, hogy alacsony magveszteségű magot válasszunk, és az induktort megfelelő számú huzalmenettel tervezzük meg. Emellett fontos az is, hogy hűtési módot alkalmazzunk, például léghűtést vagy folyadékhűtést az induktor által termelt hő eltávolítására.
Következtetés
Az áramkör tervezésének vaspormagok használatával történő optimalizálása megköveteli a mag anyagának, alakjának, méretének és permeabilitásának alapos megértését, valamint az alkalmazási követelményeket. A megfelelő vaspormag kiválasztásával, az induktor tervezésével és az áramkör kialakításának optimalizálásával olyan nagy teljesítményű áramkört érhet el, amely megfelel az alkalmazási követelményeknek.

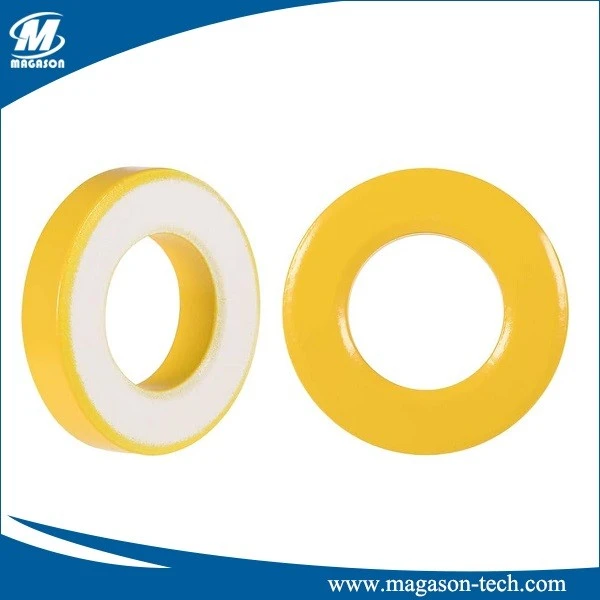

Ha többet szeretne megtudni a vaspor magokról, vagy szeretné megvitatni konkrét alkalmazási követelményeit, kérjük, forduljon hozzánk bizalommal. vezető beszállítója vagyunkVaspor toroid mag,Vaspor toroidok, ésMágneses por mag, és elkötelezettek vagyunk amellett, hogy ügyfeleinknek a legmagasabb minőségű termékeket és szolgáltatásokat nyújtsuk.
Hivatkozások
- „Mágneses anyagok és alkalmazásaik”, BD Cullity és CD Graham.
- William T. McLyman ezredes "Inductor Design kézikönyve".
- "Power Electronics: Converters, Applications and Design", Ned Mohan, Tore M. Undeland és William P. Robbins.
