Először is, mi a közös mód fojtója? Nos, ez egyfajtaFojtogató induktorÚgy tervezték, hogy kiszűrje a közös üzemmód zaját. De mi a közös üzemmód zaj? Kép egy egyetlen fázisú elektromos rendszert. Van egy élő huzal és semleges huzal. A közös üzemmódú zaj a nem kívánt elektromos interferencia, amely egyszerre, ugyanabban az irányban és ugyanabban a fázisban megjelenik mind az élő, mind a semleges vezetékeken. Ez egy csomó forrásból származhat, például a közeli elektromos berendezésekből, villámcsapásokból vagy akár maga az elektromos hálózatból.

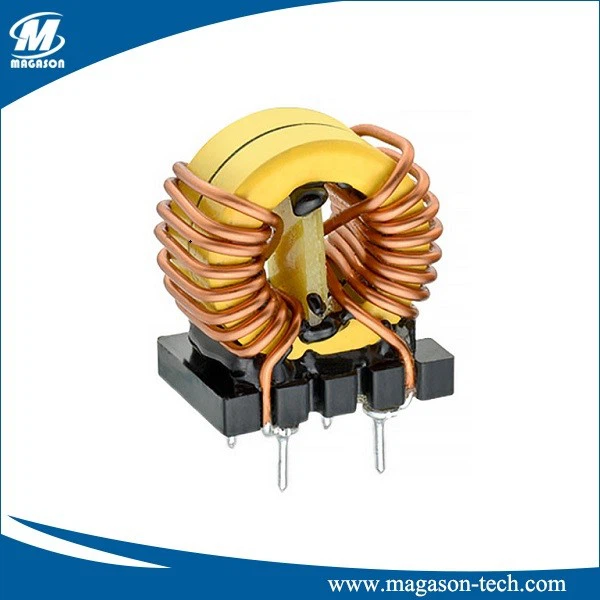

Most menjünk be a nitty -ba, hogy miként működik a közös mód fojtója egyetlen fázisú rendszerben. A közös üzemmódú fojtó általában két tekercsből áll, amelyeket egy közös mágneses mag körül tekercseltek, általában aToroid közös mód fojtószelep- A tekercsek sebzésének módja döntő jelentőségű. Oly módon tekercselik, hogy az általuk generált mágneses mezők kölcsönhatásba lépjenek egymással.
Normál esetén a differenciál üzemmód jelek az egyfázisú rendszeren folynak (azaz a hasznos elektromos jelek, amelyek az élő és a semleges vezetékek között energiát vagy adatokat hordoznak), a közös üzemmód két tekercsének áramlása ellentétes irányban áramlik. Ampere törvénye szerint a tekercsekben ezen ellentétes irány -áramok által generált mágneses mezők egymást visszavonják. Tehát a közös mód fojtójának nagyon kevés impedanciája van a differenciál üzemmód jeleihez. Ez azt jelenti, hogy a hasznos elektromos jelek minimális beavatkozással átjuthatnak a fojtószelepen, akárcsak egy normál áramkörben, a fojtó nélkül.
Másrészt, amikor a közös üzemmódú zaj jelen van, a közös üzemmód két tekercse áramlása ugyanabba az irányba áramlik. Ennek oka az, hogy a közös üzemmódú zaj egyszerre megjelenik mind az élő, mind a semleges vezetékeken. Amikor az áramok ugyanabba az irányba áramolnak, a két tekercs által generált mágneses mezők összeadódnak. A közös üzemmód mágneses magja ezután a közös üzemmód zajának energiáját mágneses mező formájában tárolja.
Ez a tárolt energia ellentétes feszültséget hoz létre Faraday elektromágneses indukciós törvénye szerint. Az ellenkező feszültség hatékonyan ellenzi a közös üzemmód zajáramának áramlását. Más szavakkal, a közös módban a fojtó nagy impedanciát mutat a közös üzemmód zajához. Ennek eredményeként a közös üzemmódú zajcsökkent vagy csökkent, megakadályozva azt, hogy tovább haladjon az áramkörön, és problémákat okoz.
Beszéljünk egy kicsit többet a mágneses magról. A mágneses mag anyagának megválasztása nagyon fontos a közös mód fojtójának teljesítményéhez. A különböző anyagok mágneses tulajdonságai eltérőek, például permeabilitás és telítettség jellemzői. Például a ferrit magokat általában használják, mivel alacsony frekvenciákon nagy permeabilitással rendelkeznek, ami azt jelenti, hogy hatékonyan képesek tárolni a mágneses energiát a közös üzemmód zajából. Viszonylag alacsony veszteségük is vannak, ami kiválóan alkalmas a hatékonyságra.
Egy másik tényező, amelyet figyelembe kell venni, a tekercsekben a fordulatok száma. Minél több fordulat fordul elő a tekercsekben, annál magasabb a közös üzemmód -fojtás induktivitása. A magasabb induktivitás általában nagyobb impedanciát jelent a közös üzemmód zajához. Van azonban egy kereskedelem - ki. A több forduló azt is jelenti, hogy a differenciál üzemmód jeleivel szemben nagyobb ellenállást jelentenek, ami bizonyos energiavesztést okozhat a hasznos elektromos jeleknél. Szóval, a megfelelő egyensúly megtalálásáról szól.
Lehet, hogy kíváncsi aIndukciós tekercsrész. A tekercsek egy közös módban fojtogató tekercsek alapvetően indukciós tekercsek. Az elektromágneses indukció elve alapján működnek. Amikor a tekercs körüli mágneses mező megváltozik (akár a közös üzemmód -zaj, akár a differenciál üzemmód jelek miatt), az elektromotív erőt (EMF) indukálják a tekercsben. Ez az indukált EMF az, ami lehetővé teszi a differenciál üzemmód jeleinek áthaladását, vagy blokkolja a közös üzemmód zaját.
Egyetlen fázisrendszerben a közös módú fojtókat különféle alkalmazásokban használják. Például a tápegységekben elősegítik a közös üzemmódú zaj kiszűrését, amelyet az áramellátásban lévő kapcsoló áramkörök generálhatnak. Ez biztosítja, hogy a terheléshez szállított energia tiszta és mentes legyen az interferenciától. Az audiorendszerekben a közös módú fojtók felhasználhatók a hang és a zaj csökkentésére, amelyet az audio kábelek felvehetnek, ami tisztább és pontosabb hangot eredményez.
