Szia! Dip típusú induktorok szállítójaként gyakran megkérdezik tőlem, hogy ezek a rosszfiúk használhatók-e nagyfrekvenciás áramkörökben. Nos, ássunk bele ebbe a témába, és megtudjuk!

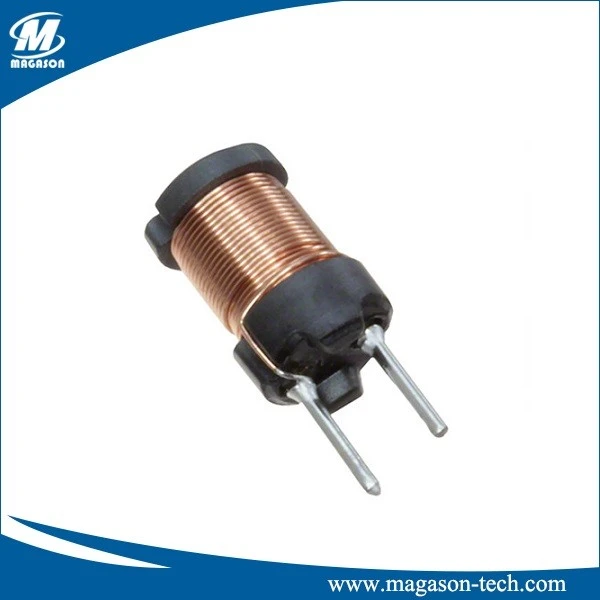

Először is nézzük meg, mik azok a dip típusú induktorok. A Dip, amely a Dual In-line Package rövidítése, az elektronikus alkatrészek csomagolásának általános módja. A Dip típusú induktorok különböző formájú és méretűek, mint plDip Power Induktor,Dobmagos induktor, ésDob tekercs induktor. Úgy tervezték, hogy induktivitást biztosítsanak egy áramkörben, ami alapvetően az energia tárolásának képessége egy mágneses mezőben, amikor áram folyik rajtuk.
Nos, a nagyfrekvenciás áramkörök egy teljesen más labdajáték. Ezek az áramkörök jellemzően 1 MHz feletti frekvencián működnek, és akár több gigahertzet is felléphetnek. Az alkalmazások széles skálájában használják őket, a vezeték nélküli kommunikációs eszközöktől, például okostelefonoktól és Wi-Fi útválasztóktól a radarrendszerekig és a nagy sebességű adatátviteli berendezésekig.
Tehát a dip típusú induktorok le tudják vágni a nagyfrekvenciás áramkörökben? A válasz nem egy egyszerű igen vagy nem. Ez néhány kulcsfontosságú tényezőtől függ.
1. Önrezonáns frekvencia (SRF)
Minden induktornak van önrezonancia frekvenciája. Ezen a frekvencián az induktor induktív reaktanciája és kapacitív reaktanciája egyenlő, és az induktor rezonanciakörként viselkedik. Az SRF felett az induktor inkább kondenzátorként kezd viselkedni, és induktív tulajdonságai csökkennek.
A nagyfrekvenciás alkalmazásokhoz nagy SRF-vel rendelkező induktorra van szükség. Egyes dip típusú induktorokat viszonylag magas SRF-vel tervezték, így alkalmasak bizonyos nagyfrekvenciás áramkörökhöz. Mások azonban alacsonyabb SRF-vel rendelkeznek, ami korlátozza a nagyon magas frekvenciájú alkalmazásokban való alkalmazásukat. Amikor nagyfrekvenciás áramkörhöz dip típusú induktort választ, ellenőriznie kell az SRF-jét, és meg kell győződnie arról, hogy az magasabb, mint az áramkör működési frekvenciája.
2. Q-faktor
Az induktor Q-tényezője vagy minőségi tényezője a hatékonyságának mértéke. A magas Q-tényező azt jelenti, hogy az induktor alacsony veszteséggel rendelkezik, és hatékonyabban tud energiát tárolni. A nagyfrekvenciás áramkörökben a magas Q-tényező döntő fontosságú, mert segít csökkenteni a jelveszteséget és javítani az áramkör általános teljesítményét.
Egyes dip típusú induktorokat úgy tervezték, hogy magas Q-tényezővel rendelkezzenek, ami jó választássá teszi őket nagyfrekvenciás alkalmazásokhoz. Ezek az induktorok gyakran kiváló minőségű anyagokból és fejlett gyártási technikákkal készülnek a veszteségek minimalizálása érdekében. De ismétlem, nem minden dip típusú induktornak van magas Q-tényezője, ezért el kell végeznie a házi feladatot, és ki kell választania a megfelelőt.
3. Parazita kapacitás
A parazita kapacitás egy nem kívánt kapacitás, amely az induktor tekercsének menetei között található. A nagyfrekvenciás áramkörökben ez a parazita kapacitás jelentős hatással lehet az induktor teljesítményére. Emiatt az induktor alacsonyabb frekvenciákon rezonál, és csökkenti az effektív induktivitását.
A dip típusú induktorok gyártói folyamatosan dolgoznak a parazita kapacitás csökkentésén. Speciális tekercselési technikákat és anyagokat alkalmaznak ennek a hatásnak a minimalizálására. Az induktor kialakításától és felépítésétől függően azonban a parazita kapacitás szintje változhat. Ha a parazita kapacitás túl nagy, előfordulhat, hogy az induktor nem alkalmas nagyfrekvenciás áramkörökhöz.
4. Méret és csomagolás
A Dip típusú induktorok általában nagyobbak, mint néhány más típusú induktor, például a felületre szerelhető induktorok. A nagyfrekvenciás áramkörökben a méret kritikus tényező lehet. A kisebb alkatrészek általában kisebb parazitahatásokkal rendelkeznek, és könnyebben integrálhatók kompakt áramkörökbe.
A dip típusú induktorok dual - in-line csomagjának azonban megvannak a maga előnyei is. Jó mechanikai stabilitást biztosít, és könnyen kezelhető az összeszerelési folyamat során. Egyes esetekben előfordulhat, hogy a dip típusú tekercs mérete nem jelent komoly problémát, különösen, ha az áramkör kialakítása ezt el tudja fogadni.
A Dip típusú induktorok használatának előnyei nagyfrekvenciás áramkörökben
A kihívások ellenére van néhány előnye a dip típusú induktorok nagyfrekvenciás áramkörökben való használatának.
- Könnyű prototípuskészítés: A Dip típusú induktorok könnyen felszerelhetők és eltávolíthatók az áramköri lapról. Ez ideálissá teszi őket nagyfrekvenciás áramkörök prototípusának elkészítéséhez. Gyorsan tesztelheti a különböző induktorokat, és megnézheti, hogyan befolyásolják az áramkör teljesítményét anélkül, hogy bonyolult forrasztási folyamatok miatt kellene aggódnia.
- Robusztusság: A dual-in-line csomag jó mechanikai védelmet nyújt az induktornak. Ez fontos a nagyfrekvenciás áramkörökben, amelyek vibrációnak vagy mechanikai igénybevételnek lehetnek kitéve. A Dip típusú induktorok kisebb valószínűséggel sérülnek meg kezelés vagy működés közben, mint néhány más típusú induktor.
- Költség – Hatékonyság: Bizonyos esetekben a dip típusú induktorok költséghatékonyabbak lehetnek, mint a többi nagyfrekvenciás induktor. Ez különösen igaz a kis volumenű gyártásra vagy az olyan alkalmazásokra, ahol a költségek komoly gondot okoznak.
A Dip típusú induktorok nagyfrekvenciás áramkörökben való használatának hátrányai
A másik oldalon néhány hátránya is van a dip típusú induktorok nagyfrekvenciás áramkörökben való használatának.
- Korlátozott frekvenciatartomány: Ahogy korábban említettük, nem minden dip típusú induktornak van elég magas SRF-je ahhoz, hogy nagyon magas frekvenciájú áramkörökben lehessen használni. Ez korlátozza alkalmazásukat a legfejlettebb nagyfrekvenciás technológiákban.
- Parazita hatások: A dip típusú induktorok viszonylag nagyobb mérete nagyobb parazita kapacitáshoz és induktivitáshoz vezethet, ami ronthatja az áramkör teljesítményét magas frekvenciákon.
- Korlátozott integráció: Nagyobb méretük megnehezítheti a dip típusú induktorok erősen miniatürizált nagyfrekvenciás áramkörökbe történő integrálását.
Alkalmazások, ahol a Dip típusú induktorok nagyfrekvenciás áramkörökben használhatók
Számos olyan alkalmazás létezik, ahol a dip típusú induktorok sikeresen alkalmazhatók nagyfrekvenciás áramkörökben.
- RF szűrő áramkörök: Az RF szűrő áramkörökben nagy SRF és Q tényezővel rendelkező Dip típusú induktorok használhatók. Ezek az áramkörök meghatározott frekvenciák kiválasztására vagy elutasítására szolgálnak egy vezeték nélküli kommunikációs rendszerben. Használhatók például egy rádióvevő előlapján a nem kívánt jelek kiszűrésére és a kívánt frekvenciasáv kiválasztására.
- Tápegység áramkörök: Egyes nagyfrekvenciás tápegységekben a dip típusú induktorok energiatároló elemként használhatók. Segítenek kisimítani a kimeneti feszültséget és csökkentik a hullámzást. Ezeknek az induktoroknak jó hőteljesítményűeknek és alacsony veszteségekkel kell rendelkezniük, hogy biztosítsák a tápegység hatékonyságát.
- Oszcillátor áramkörök: Oszcillátor áramkörökben is használhatók Dip típusú induktorok, amelyek meghatározott frekvencián generálnak periodikus jelet. Az induktor induktivitása és az áramkör kapacitása határozza meg az oszcillációs frekvenciát. Amíg az induktor megfelelő karakterisztikával rendelkezik, jól tud működni egy oszcillátor áramkörben.
Összefoglalva, a dip típusú induktorok használhatók nagyfrekvenciás áramkörökben, de ki kell választani a megfelelőt. Figyelembe kell vennie olyan tényezőket, mint az önrezonancia-frekvencia, a Q-tényező, a parazita kapacitás és a méret. Megfelelő megválasztással a dip típusú induktorok költséghatékony és megbízható megoldást kínálnak számos nagyfrekvenciás alkalmazáshoz.
Ha nagyfrekvenciás áramköri projektjeihez dip típusú induktorokat keres, szívesen segítek. Dip típusú induktorok széles választékát kínáljuk, beleértveDip Power Induktor,Dobmagos induktor, ésDob tekercs induktor. Szakértői csapatunk segíthet Önnek kiválasztani a tökéletes induktort az Ön egyedi igényeinek megfelelően. Ne habozzon felvenni a kapcsolatot, és elkezdi a beszélgetést a beszerzési követelményeiről.
Hivatkozások
- William T. McLyman ezredes "Inductor Design kézikönyve".
- A "High - Frequency Electronics" magazin cikkei az induktor alkalmazásokról
- Dip típusú induktorok gyártói adatlapjai
